多參數水質監測分析儀
發布者：精訊暢通上傳時間：2022 年 11 月 7 日
水質五參數自動監測站是一款高度集成的自動監測系統，以水質五參數在線監測儀為核心，配套了完善的太陽能供電系統、測量單元、水路單元、清洗單元，實現全天候無人值守的自動監測。具一體化設計、占地面積小、安裝簡單、基本免維護等特點。
監測站由硬件和軟件兩部分組成，硬件主要完成對溫度、PH值、濁度、電導率以及溶解氧這五個參數的檢測，軟件監控平臺主要完成檢測數據的處理、溫度補償、顯示、通信以及存儲等。具有快速、實時、連續檢測、操作簡單、價格便宜、易于批量生產的優點。

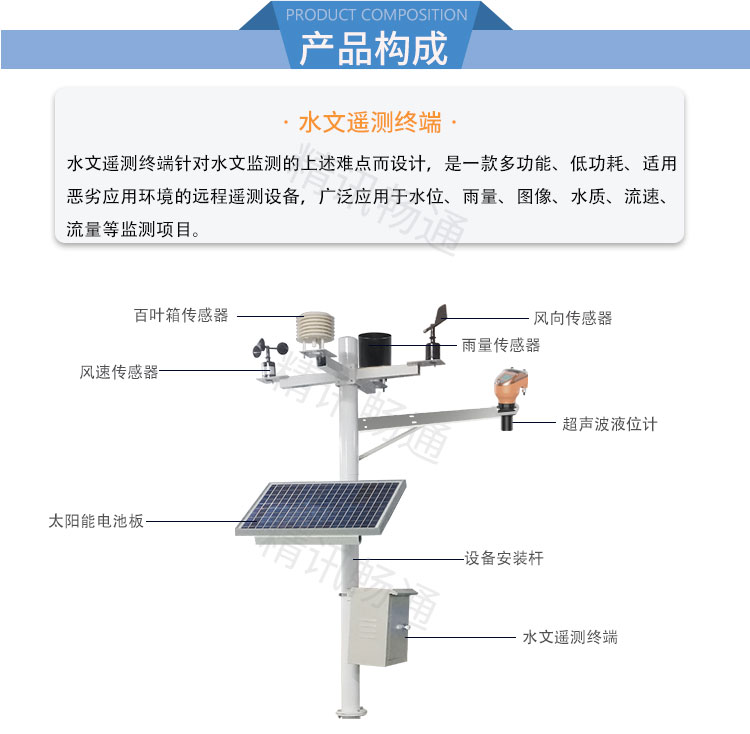

產品組成
產品優勢
● 自動吸水：通過程序控制自動吸水，具取水自我判斷功能。
● 自動排淤：通過程序控制及水箱傾斜設計，實現自動排淤功能。
● 自動溢流：通過固件結構，與自動排淤實現上下同時換水，保證測量時效性。
● 液位偵測：通過液位計實時監控，保證傳輸數據的合理性。
● 自動清洗：通過程序控制定期自動清洗，保證傳感器測量界面清潔。
● 自動存儲：根據需求自定義設定存儲周期，實時保存記錄。
● 供電系統：太陽能板、電池組、控制器、逆變器、太陽能支架/箱體一體化設計。
● 前置漂?。和ㄟ^過濾取水，防止底閥漏氣，保證取水正常。
● 成本較低：無需建設站房，即裝即用，維護簡單。組織架構

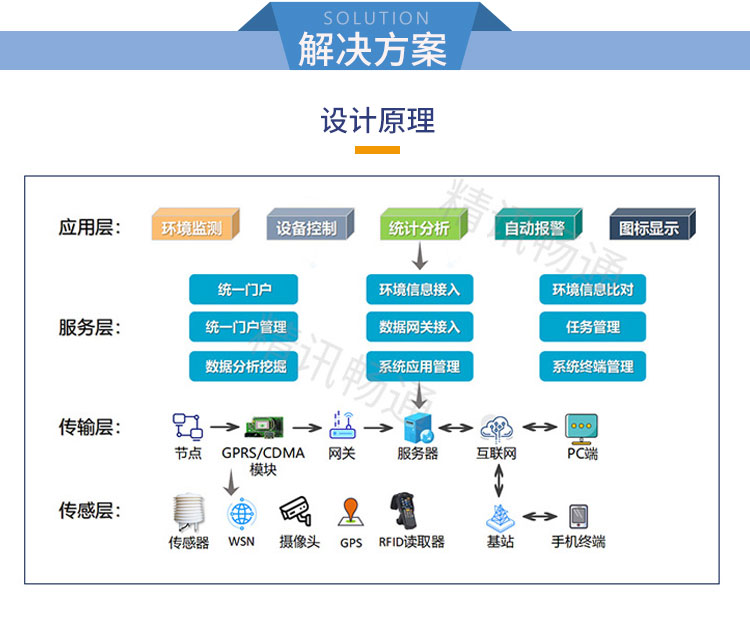

監測站采用感知控制層、傳輸通信層、應用服務層三層架構設計。
（1）感知層主要為地表水水質監測子站建設，包括固定站點、水站儀器儀表集成及系統集成。該層可實現水質監測數據、報警數據、儀器設備狀態數據以及環境動力指標數據的采集，同時還可傳輸視頻監控信息，實現監測站與中心端的聯網接入，以及監測站的反向控制。
（2）傳輸通信層主要建設內容為無線通訊鏈路。
（3）應用服務層對監測點數據進行接收、處理、匯總、統計、分析，該層具備動態實時監測、歷史數據查詢、報警數據查詢、登錄日志及操作日志查詢、時段統計、曲線分析、用戶管理、測點管理、歷史數據導入等多項功能。
技術參數
◆ 整機參數：顯示7寸彩色觸摸屏，界面美觀，操作簡單，可同時顯示多個測量參數存儲具備數據存儲功能，可設定存儲周期，支持歷史數據查看，導出功能供電太陽能光伏板，電池組，太陽能控制器，逆變器水路單元可通過程序設定排水、取水，清洗時間，最大吸程8米；同時具備進水判斷、液位判斷功能腳輪4個平板萬向輪，承重140kg設備輸出1路RS485（Modbus RTU標準協議）輸出，可定時開發其他協議；2路獨立繼電器，程序設定時間控制輸出；5路隔離室4-20mA程序設定輸出（選配）材質水箱材質為進口透明PVC，水管材質為進口UPVC選配箱體：鐵外烤漆/不銹鋼烤漆參數選擇PH、電導率、溶解氧、濁度、溫度、COD、氨氮、ORP、葉綠素、藍綠藻、氟化物、氯化物、透明度、硝酸鹽等技術參數
◆ 五參數水質自動監測儀：測量因子同時測量及顯示pH、溶解氧、電導率、濁度、溫度顯示界面7″ 彩色觸摸屏，中文操作界面，易于操作歷史數據具數據存儲、查看、導出功能，可自行設定存儲周期校正功能具pH、溶解氧、電導率、濁度、溫度傳感器校正功能輸出功能RS485 Modbus RTU標準協議、HJ212國家協議可選密碼保護密碼保護校正數據，防止非專業人員誤動作
◆ 數字式pH傳感器：技術規程參數測量原理玻璃電極法量程范圍0~14 pH精確度±0.1pH分辨率0.01pH重復性0.01pH漂移≤0.05pH響應時間≤15SMTBF1440H無故障輸出信號RS485-MODBUS-RTU 標準協議使用壽命雙鹽橋設計，耐介質反滲，電極壽命更長功能具校準記錄存儲功能，電極即插即用，無需校準防護等級IP68防護等級，及等級證書
◆ 數字式電導率傳感器：技術規程參數測量原理四極式電極法量程范圍0~200ms/cm 自動切換量程精確度±1%分辨率0.01/0.1重復性誤差≤0.05%量程漂移±0.5%響應時間≤15SMTBF1440H無故障輸出信號RS485-MODBUS-RTU 標準協議使用壽命四極式測量設計，不怕離子云干擾外殼石墨/環氧樹脂材質為測量體，耐污染性更強功能具校準記錄存儲功能，電極即插即用，無需校準防護等級IP68防護等級，及等級證書
◆ 數字式溶解氧傳感器：技術規程參數測量原理熒光法光學技術量程范圍0~20mg/L ; 0~200%精確度±0.3mg/L分辨率0.01重復性誤差±0.05mg/L量程漂移±0.2mg/L響應時間≤60SMTBF1440H無故障輸出信號RS485-MODBUS-RTU 標準協議——-不需要更換電解液，不受物質交叉干擾，測值更精確電極光源＞6年功能具校準記錄存儲功能，電極即插即用，無需校準防護等級IP68防護等級，及等級證書
◆ 數字式濁度傳感器：技術規程參數測量原理90 度散射光量程范圍0~4000NTU精確度±3%分辨率0.01/0.1重復性誤差±0.5%量程漂移±0.5%MTBF1440H無故障輸出信號RS485-MODBUS-RTU 標準協議——-具有自清洗功能，清除光學鏡片上附著物的干擾使用壽命長壽命紅外LED 光源，燈源衰減期5 年，壽命10年以上功能具校準記錄存儲功能，電極即插即用，無需校準防護等級IP68防護等級，及等級證書
◆ 數字式溫度智能傳感器：技術規格參數測量偏差0.1℃防護等級IP68防護等級，及等級證書功能優勢具校準記錄存儲功能，電極即插即用，無需校準溫度內置于pH、電導率、溶解氧傳感器。
